UVM 下载

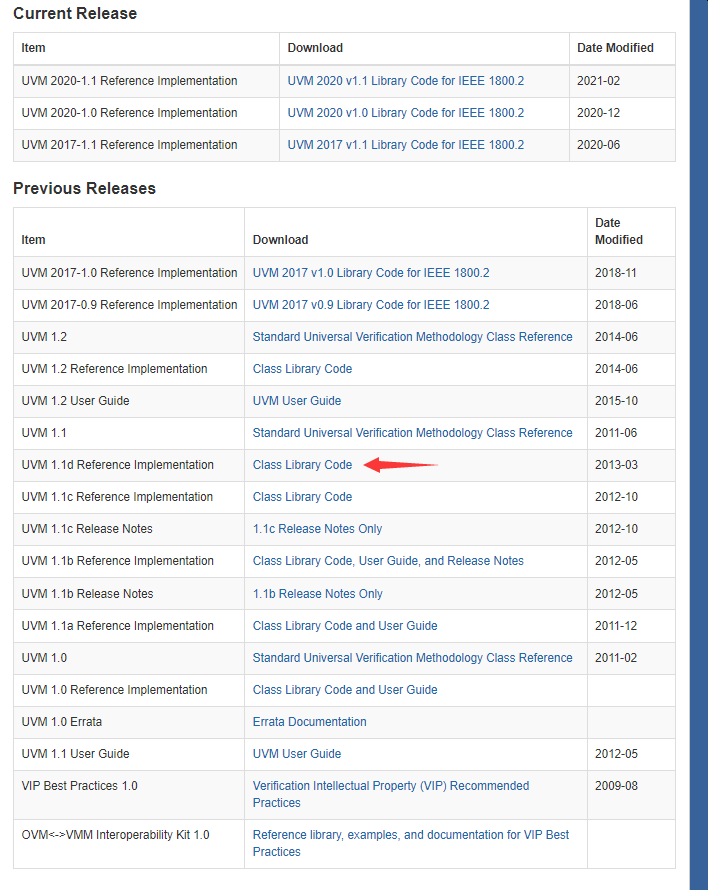

官网下载

为了方便学习, 我们下载一个 1.1d 版本的

使用

为了方便学习, 我们直接使用张强的<UVM 实战> 使用的版本

到github 上下载, <UVM 实战> 的随书源码和 UVM 源码

1

   git clone https://github.com/emwzq/example_uvm.git

进入虚拟机 Redhat

1
2

  cd ~/
  cp -rf /mnt/hgfs/plh_work/example_uvm/ .

添加UVM 环境变量

把以下内容添加到 ~/.bashrc 中

1

   export UVM_HOME=~/example_uvm/uvm-1.1d

并且 source ~/.bashrc

跑第一个 UVM 例程

1. 1	cd ~/example_uvm/puvm/src/ch2/section2.2/2.2.1/

2. 新建一个 makefile 并填入下列内容

   1 2 3 4 5 6 7 8 9 10

   # compile vcs_compile: vcs -debug_access+r+w+nomemcbk -debug_region+cell +vpi -sverilog $(UVM_HOME)/src/dpi/uvm_dpi.cc -CFLAGS -DVCS -timesca le=1ns/1ps -f filelist.f vcs_run: ./simv vcs_all: vcs -debug_access+r+w+nomemcbk -debug_region+cell +vpi -sverilog $(UVM_HOME)/src/dpi/uvm_dpi.cc -CFLAGS -DVCS -timescale=1ns/1ps -f filelist.f ./simv clean: rm -rf csrc/ simv.daidir/ simv

3. 新建一个 filelist.f 并填入下列内容

   1 2 3 4 5 6

   +incdir+$UVM_HOME/src $UVM_HOME/src/uvm_pkg.sv /home/user/example_uvm/puvm/src/ch2/dut/dut.sv top_tb.sv # dut.sv是DUT # top_tb.sv是测试平台最顶层

4. make

   1	make vcs_compile

   没有意外的话 这里会出错, 原因是 uvm 的宏定义有语法错误, 需要修改一下才能使用, 修改见本文后面

5. run

   1	make vcs_run

修改 uvm 源码以通过编译

注意: 貌似Windows 下有下面这个问题, 在MACOS 上没有问题

报错地方

1
2
3
4
5
6

`define uvm_field_utils_end \
     if(what__ inside {UVM_SETINT,UVM_SETSTR,UVM_SETOBJ}) begin \
        // remove all scopes recorded (through super and other objects visited before) \
        void'(__current_scopes.pop_back()); \
        __m_uvm_status_container.m_uvm_cycle_scopes = __current_scopes; \
     end \

错误信息:

1
2
3
4
5
6
7
8

Error-[SE] Syntax error
  Following verilog source has syntax error :
  "/home/user/example_uvm/uvm-1.1d/src/macros/uvm_object_defines.svh", 176:
  token is ''('
          void'(__current_scopes.pop_back()); \
                ^

1 error

原因分析

仔细阅读上下行代码，很好理解，原因是//开头的注释相当于将后面的整行代码注释掉了，而又由于有 \ 符号将后面的代码接上了，于是编译器的编译规则默认下面的几行也注释掉了，所以后面的代码不能起效，自然报错。。

解决

这类错误会出现在以下几个文件中:

1
2
3

$UVM_HOME/src/macros/uvm_object_defines.svh
$UVM_HOME/src/macros/uvm_printer_defines.svh
$UVM_HOME/src/macros/uvm_tlm_defines.svh

将uvm的库文件里面所有含有//开头且以\结尾的注释行都替换掉
采用vim/gvim打开后使用正则表达式替换掉即可。具体替换的正则表达式如下:

1

%s#\(^.*\/\)\/\(.*\)\\$#\1*\2*/ \

参考博文

https://east1203.github.io/2019/06/13/IC/tools/%E7%94%A8VCS%E5%90%AF%E5%8A%A8UVM%E4%BB%BF%E7%9C%9F/
